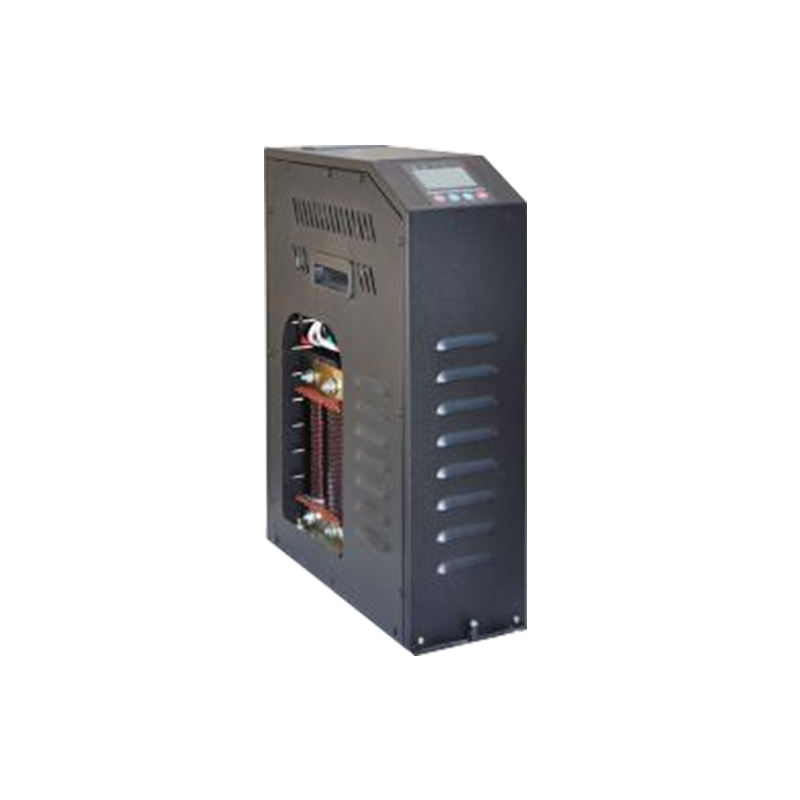

ZCY-ZHCR系列智能濾波補償模塊是低壓配電降低線損、 提高功率因數的新一代設備。它由智能測控單元，晶閘管 開關觸發電路，散熱系統，溫控系統，線路保護單元，電抗器， 電容器組成。 替代常規由智能控制器、 熔絲、 晶閘管開 關或機械式接觸器、熱繼電器、電抗器、低壓電力電容器、 指示燈等散件在柜內和柜面由導線連接而組成的自動裝置。 改變了傳統裝置體積龐大和笨重的結構模式，從而使新一 代低壓設備具有效果更好，體積更小，安裝更方便，功耗小； 該模塊中串有7%或14%的濾波電抗器或調諧電抗器， 具備抑制諧波功能,能有效吸收部分3、5、7次以上電流諧波。適用于普通感性負載或沖擊性與變化頻繁負載的供電系統，具體可根據負載實際特性進行選型。
產品特點
1、過零投切∶
實現電壓過零投入，電流過零切除、投切涌流小、微功耗、無拉弧、無諧波注入，大大提高了設備的耐電壓、電流沖擊。
2、分相補償∶
實現單相分別補償，解決三相負荷不平衡狀況;對無功缺額較大的任一相進行單獨補償，達到優化的補償效果。
3、溫度保護∶
能夠在電容器過電壓、過諧波，漏電流過大和環境溫度過高等導致電容器發熱情況下，實現過溫度保護，即過設定溫度以后自動切除智能電容器，退出運行，達到保護設備的目的。
4、過壓、欠壓保護∶
當電網電壓高于設定值時，對應的智能電容器自動退出運行，避免電容器長時間過壓運行造成爆炸的危險，到保護設備的目的。當電網電壓低于設定值時，對應的智能電容器組自動退出運行，達到保護設備的目的。
5、電壓、電流諧波保護∶
當電網諧波達到設定值時，未投入的智能電容器組不再投入，已投入的智能電容器組退出運行，防止諧波過造成設備損壞。
6、綠色環?！?/strong>
采用干式自愈式電容器，無泄漏、整體阻燃防暴、綠色環保，年衰減率小。
7、擴容方便∶
產品體積小，接線簡單，隨著用電用戶電力負荷的增加，可以隨時增加電容器的數量，改變了常規模式因接復雜，一成不變的局限性，適應企業發展的需要，可以分期投資。
技術參數
1、環境條件
1）環境溫度：-25~45℃
2）相對濕度：20~90%
3）海拔高度：≤3000m
2、電源條件
1）工作電壓：電源額定電壓±20%
2）工頻頻率：48.5~51Hz
3、測量誤差（以相對誤差表示）
1）電壓：≤0.5%（在80~120%電源額定電壓范圍內）
2）電流：≤1%（在5%~20%額定電流范圍內），≤0.5%（在20%~120%額定電流范圍內）
4、保護誤差
1）電壓：≤0.5%
2）電流：≤1.0%
3）溫度：± 1℃電容 ±5℃電抗
4）時間：±0.01s
5、零投切開關參數
1）零投切偏移度：≤2.5°
2）零投切涌流：≤2.5倍額定電流
3）耐電壓沖擊：≥AC2500V(DC5000V)
4）耐電流沖擊：≥100倍額定電流
6、無功控制參數
1）無功容量：?jiǎn)闻_(tái)≤50Kvar（三相）、≤50Kvar（分相）
2）有控制器：聯機≤32臺（三相）+23臺（分相）
7、可靠性參數
1）控制準確率：100%
2）投切允許次數：120萬次
3）電容器容量運行時間衰減率：≤1%/年
4）電容器容量投切衰減率：≤0.1%/萬次
適用范圍
產品主要適用于化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、煙草、釀酒、汽車制造、精密申子、精密機械等工業領域。同時，還可應用干通信行業電源系統、證券交易供電系統、機場港備用電源系統、大型醫療系統、各類UPS/發電機組、會展場館、商業寫字樓等商業用電系統。
