原理說明

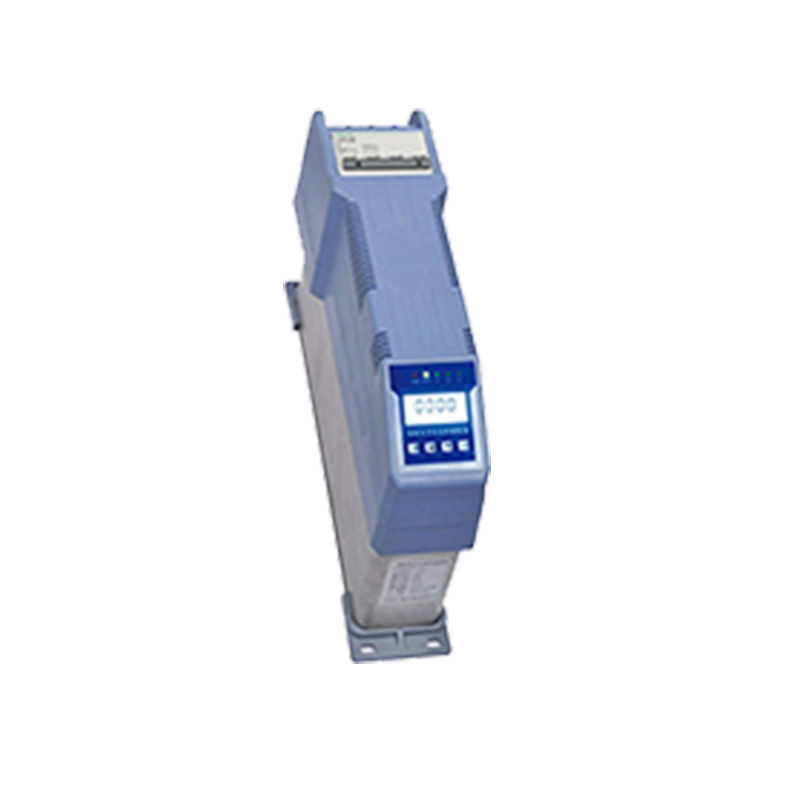

ZCY-ZHC智能集成式電力電容補償裝置是以兩臺△型、一臺△型和一臺Y型或一臺Y型低壓自愈式電容器為主體，集成微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等技術成果，將其智能化，使其可靠工作并實現過零投切、保護、測量、信號、聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可靈活使用于低壓無功補償?shù)母鞣N場合，改變了傳統無功補償設備的結構模式，具有智能組網、精確補償、過零投切、擴容方便、結構簡單、體積小巧、組合靈活、接線簡單、維護便捷、故障檢測、諧波保護等多項優點。
產品特點
1、過零投切∶
實現電壓過零投入，電流過零切除、投切涌流小、微功耗、無拉弧、無諧波注入，大大提高了設備的耐電壓、電流沖擊。
2、分相補償∶
實現單相分別補償，解決三相負荷不平衡狀況;對無功缺額較大的任一相進行單獨補償，達到優化的補償效果。
3、溫度保護∶
能夠在電容器過電壓、過諧波，漏電流過大和環境溫度過高等導致電容器發熱情況下，實現過溫度保護，即過設定溫度以后自動切除智能電容器，退出運行，達到保護設備的目的。
4、過壓、欠壓保護∶
當電網電壓高于設定值時，對應的智能電容器自動退出運行，避免電容器長時間過壓運行造成爆炸的危險，到保護設備的目的。當電網電壓低于設定值時，對應的智能電容器組自動退出運行，達到保護設備的目的。
5、電壓、電流諧波保護∶
當電網諧波達到設定值時，未投入的智能電容器組不再投入，已投入的智能電容器組退出運行，防止諧波過造成設備損壞。
6、綠色環?！?/strong>
采用干式自愈式電容器，無泄漏、整體阻燃防暴、綠色環保，年衰減率小。
7、擴容方便∶
產品體積小，接線簡單，隨著用電用戶電力負荷的增加，可以隨時增加電容器的數量，改變了常規模式因接復雜，一成不變的局限性，適應企業發展的需要，可以分期投資。
應用領域
智能無功補償電容器為改善供電功率因數、提高電網效率提供解決方案。
主要應用領域有：
■工廠配電系統
■居民小區配電系統
■市政商業建筑
■交通隧道配電系統
■箱變、成套柜、戶外配電箱
技術參數
1、環境條件
1）環境溫度：-25~45℃
2）相對濕度：20~90%
3）海拔高度：≤3000m
2、電源條件
1）工作電壓：電源額定電壓±20%
2）工頻頻率：48.5~51Hz
3、測量誤差（以相對誤差表示）
1）電壓：≤0.5%（在80~120%電源額定
電壓范圍內）
2）電流：≤1%（在5%~20%額定電流范
圍內），≤0.5%（在20%~120%
額定電流范圍內）
4、保護誤差
1）電壓：≤0.5%
2）電流：≤1.0%
3）溫度：± 1℃電容 ±5℃電抗
4）時間：±0.01s
5、零投切開關參數
1）零投切偏移度：≤2.5°
2）零投切涌流：≤2.5倍額定電流
3）耐電壓沖擊：≥AC2500V(DC5000V)
4）耐電流沖擊：≥100倍額定電流
6、無功控制參數
1）無功容量：單臺≤50Kvar（三相）、≤50Kvar（分相）
2）有控制器：聯機≤32臺（三相）+23臺（分相）
7、可靠性參數
1）控制準確率：100%
2）投切允許次數：120萬次
3）電容器容量運行時間衰減率：≤1%/年
4）電容器容量投切衰減率：≤0.1%/萬次
