濾波原理

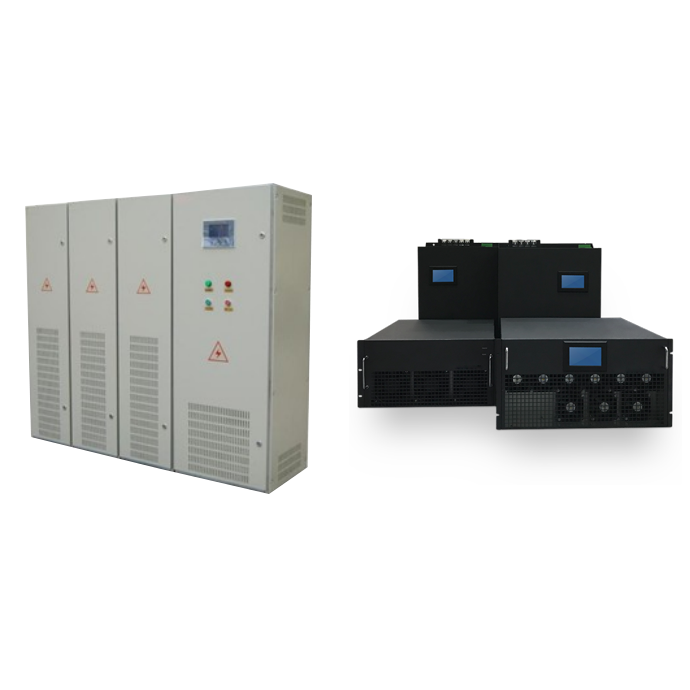

ZCY-APF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過IGBT逆變電路輸出與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

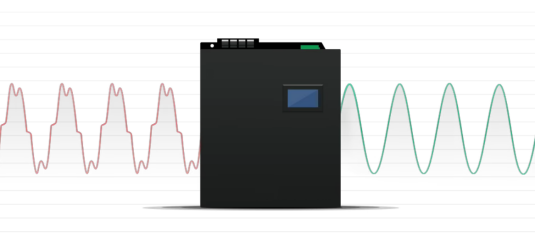

補償前后電流波形效果
產品特點
可選擇特定次數諧波補償
諧波、無功不平衡負載補償模式
自主知識產權核心技術
7寸屏監控多種通訊協議
DSP+FPGA全數字控制方式
>97%工作效率，損耗小
模塊化設計多機并聯
有源濾波功能
無功功率補償
該裝置可從電網接入點向電網提供任何基本諧波的感性無功和容性無功功率。它為每個相位單獨提供功率，這樣也可以起到平衡三相電流的作用。
諧波抑制
通過變頻器獲得需要補償?shù)呢?fù)荷電流。有源濾將諧波部分從該信號中分離出來，通過反相疊加，將其反饋至電網中。這就起到了機抑制諧波的作甲，從而使電網電流只包含純粹的基波部分。該濾波器不僅可實抑制所有的諧波，也可大度補償用戶所選擇的諧波及無功功率。
中性線補償
在四線制電網的特定模型中，裝置由四個功率電路組成。這對于3次諧波及其在中性線上疊加的諧波的補償都是十分必要的。中性線負載能力******可為外部導體負荷的三倍。
瞬變補償
補償負荷快速增加時，有源濾波器暫時將在直流環節電容器中儲存的功率反饋到電網中。負荷下降時，有源濾波器將功率從電網拉回到直流環節中。借助該原理，電網側的負荷變化被平滑處理，瞬變效應（可感覺到的光波動）降低到無法感知的程度（Pst=1）。為實現瞬變補償功能，該設備必須和大容量的直流環節配合使用。
諧波的危害
● 諧波污染會嚴重干擾用電設備和系統的正常運行，并進一步造成下列不良影響;
● 加大線路損耗，使電纜過熱。絕緣老化，變壓器額定容量降低誘發電網諧振，導致過電壓和過電流，引起嚴重事故；
● 電動機、發電機、變壓器產生振動和噪音，損耗增加，加速絕緣老化保護裝置誤動或拒動，導致區域性停電事故諧振引起電容器過載發熱，加速電容老化損毀中性線電流過大，造成發熱甚至火災損壞電網中的第三設備；
● 使電力系統中各種測量?jī)x表誤差增加，甚至無法工作對通訊、電子類、自動控制設備產生嚴重干擾；
● 對電容器補償裝置造成損傷，尤其是3次諧波以及3次倍數的諧波不僅會引起電容器炸裂，還會引起配電系統中性線電流過大，誘發配電系統安全火災事故。
技術參數
輸入 | 工作電壓 | 220V/400V/690（-20% ~ +20%）、50Hz（-10% ~ +10%） |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
頻率范圍 | 45Hz~55Hz | |
諧波補償率 | ＞95% | |
通訊 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，最多可記錄500條報警信息 | |
技術 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <55dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
環境 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |
行業選配標準
行業 | 諧波源負載 | 諧波畸變率 |
金融通訊機房 | UPS、開關電流 | 15% |
醫院 | CT、MR、加速器 | 15% |
港口碼頭 | 變頻器 | 20% |
機械制造 | 變頻器，直流傳動 | 20% |
礦產開采 | 變頻器 | 25% |
演藝中心 | UPS、可控硅調光 | 25% |
樓宇 | UPS、照明 | 15% |
冶金化工 | 整流 | 30% |
新能源汽車 | 充電機 | 20% |
主題游樂公園 | 變頻器，直流傳動 | 15% |
地鐵 | 空調、照明、UPS | 15% |
硅(藍寶石)制造 | 單晶硅爐、多晶硅爐 | 25% |
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業。
